◎产品简述
DCL系列直流平波电抗器用于整流回路之中,消除整流后的纹波脉动成份,这种纹波往往是有害的,需要由平波电抗器
加以抑制,抑制中频电源分量对工频电网的影响,并限制短路电流和滤波作用。平波电抗器在电路中主要用于改善电网质
量,提高功率因素之用。
◎产品特点

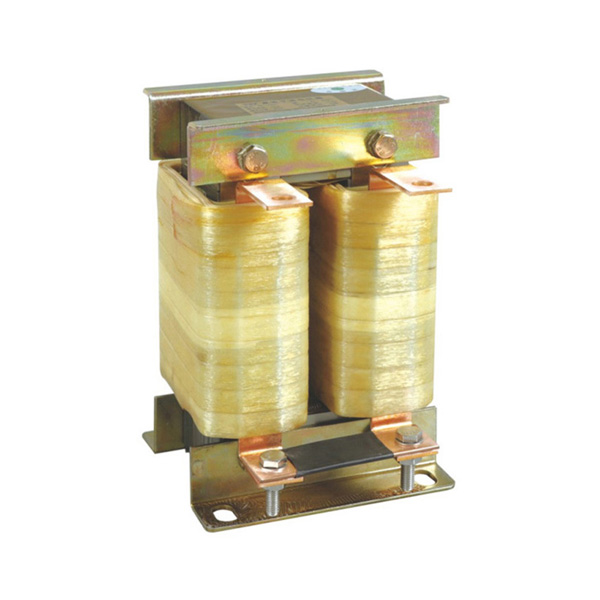

1、DCL系列直流平波电抗器均为铁芯二柱框式结构,并由多个铁芯饼迭
积而成,环氧树脂浇灌牢固,并间有绝缘板隔离,不让铁芯出现磁
饱和,铁轭为方轭,组装后依靠拉紧螺杆上下压紧,以减小噪音。
2、线圈由铜箔绕制,用优良绝缘材料包扎和绝缘浸渍处理。
3、线圈上下端部采用环氧垫块和硅橡胶防震垫,有效减小了线圈运行
时的震动。
4、DCL系列平波电抗器结构紧凑、体积小、为干式自冷,有F级、H级
二种绝缘等级。
◎型号含义
◎技术参数
型号
|
电机功率(KW)
|
额定电流(A)
|
额定电感(MH)
|
外形尺寸(长×宽×高)
|
安装尺寸(长×宽)
|
DCL-3A
|
0.75
|
3
|
28
|
115*140*110
|
90*65-6
|
DCL-6A
|
2.2
|
6
|
11
|
115*145*110
|
90*65-6
|
DCL-12A
|
3.7
|
12
|
6.3
|
115*150*110
|
90*75-6
|
DCL-23A
|
7.5
|
23
|
3.6
|
132*145*125
|
100*80-6
|
DCL-33A
|
15
|
33
|
2
|
132*150*125
|
100*80-6
|
DCL-40A
|
18.5
|
40
|
1.3
|
132*160*125
|
100*90-6
|
DCL-50A
|
22
|
50
|
1.08
|
132*165*125
|
100*100-6
|
DCL-65A
|
30
|
65
|
0.8
|
132*170*125
|
100*100-6
|
DCL-78A
|
37
|
78
|
0.7
|
150*170*135
|
120*103-8
|
DCL-95A
|
45
|
95
|
0.54
|
150*180*135
|
120*113-8
|
DCL-115A
|
55
|
115
|
0.45
|
150*160*185
|
120*100-12
|
DCL-160A
|
75
|
160
|
0.36
|
150*160*230
|
120*100-12
|
DCL-180A
|
90
|
180
|
0.33
|
150*170*230
|
120*110-12
|
DCL-200A
|
100
|
200
|
0.33
|
150*175*230
|
120*110-12
|
DCL-220A
|
110
|
220
|
0.26
|
180*180*255
|
135*105-12
|
DCL-250A
|
132
|
250
|
0.26
|
180*185*255
|
135*105-12
|
DCL-340A
|
160
|
340
|
0.17
|
180*190*255
|
135*105-12
|
DCL-460A
|
220
|
460
|
0.09
|
200*210*305
|
135*105-12
|
DCL-650A
|
315
|
650
|
0.072
|
200*220*305
|
135*115-12
|
DCL-900A
|
450
|
900
|
0.056
|
200*230*305
|
135*115-12
|
