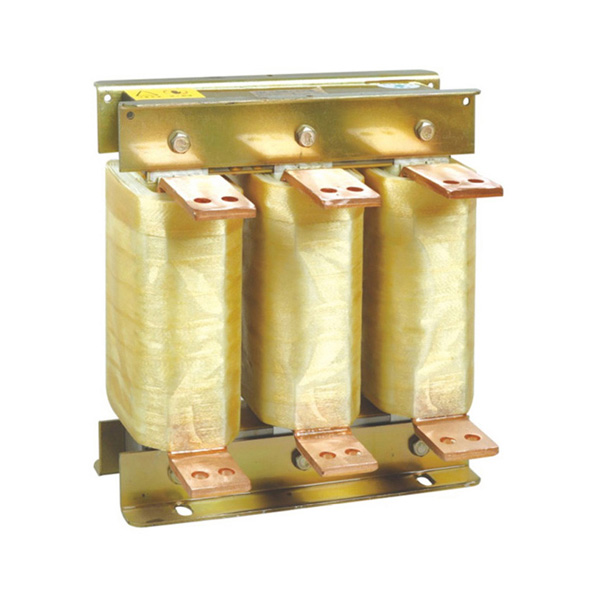

OCL型输出电抗器

2020-12-27921人浏览

◎产品简述

该系列为变频器用出线电抗器用于变频器输出侧端,与变频器串联,当低压电网中有大量整流、变流装置等谐波 源时,其产生的高次谐波会严重危害主变及其它电器设备的安全运行。电抗器与变频器相连接后,能有效吸收电网谐 波,降低高次谐波造成的漏电流,降低电机的噪音以及涡流损耗,用于平滑滤波,降低瞬变电压dv/dt,延长电机寿命。

◎产品参数

1、压降:1%-2%
2、额定工作电压:φ380V/50Hz或660V/50Hz
3、额定工作电流:5A至2000A@40℃
4、抗电强度:铁芯一绕组3000VAC10Ma/1min
5、绝缘电阻:铁芯一绕组1000DC绝缘阻值>100MΩ
6、电抗器噪音:小于65dB(与电抗器水平距离1米测试)
7、防护等级:IP00
8、绝缘等级:F级以上
9、产品执行标准:IEC289:1987电抗器
         GB10229-88电抗器(eqvIEC289:1987)
         JB9644-1999半导体电气传动用电抗器

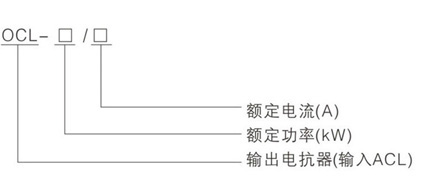

◎型号含义

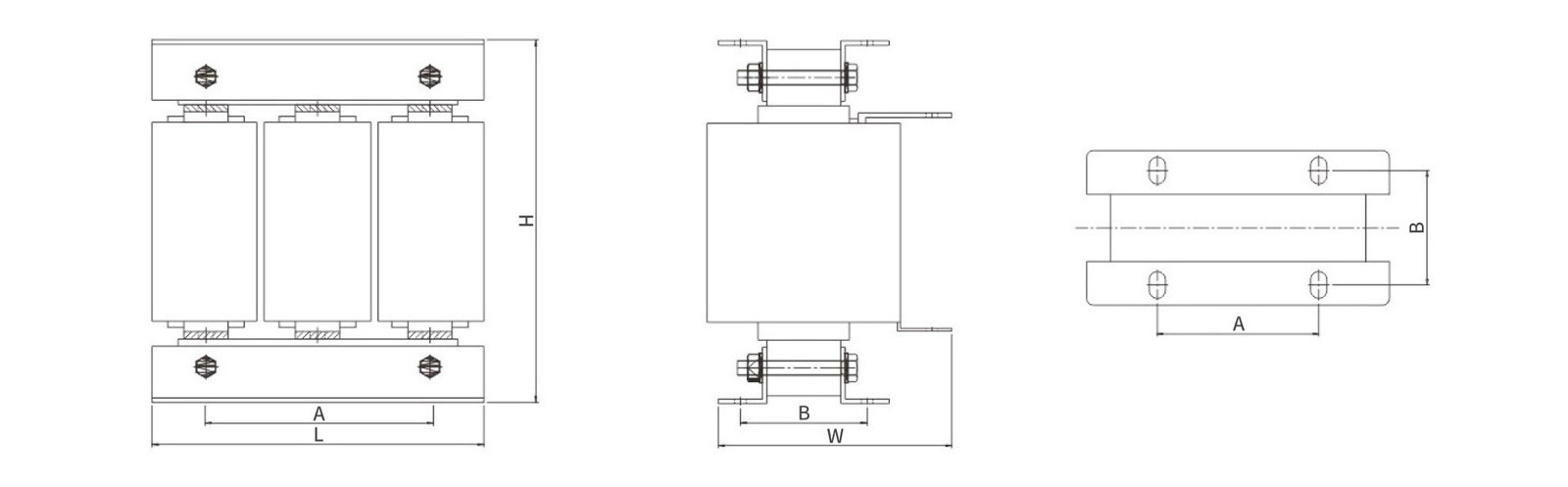

◎产品外形图

◎型号含义

变频器调速器功率KW 进线电抗器电流(A) 外形尺寸L×W×H(mm) A×B
0.75(1.5) OCL-8 155*105*140 80*65-10
2.5 OCL-10 155*105*140 80*65-10
4 OCL-10 155*110*140 80*65-10
5.5 OCL-15 155*110*140 80*65-10
7.5 OCL-20 155*115*140 80*65-10
11 OCL-30 155*115*140 80*65-10
15 OCL-40 155*120*140 80*75-10
18.5 OCL-50 155*130*140 80*85-10
22 OCL-60 155*135*140 80*85-10
30 OCL-80 190*145*155 80*85-10
37 OCL-110 190*150*155 80*85-10
45 OCL-125 190*155*155 80*85-10
55 OCL-150 225*150*225 120*80-12
75 OCL-200 225*160*225 120*90-12
90(93) OCL-250 225*165*225 120*90-12
110 OCL-280 225*170*225 120*90-12
132 OCL-300 260*170*255 135*95-12
160 OCL-400 260*180*255 135*105-12
187 OCL-450 260*185*255 135*105-12
200 OCL-500 260*190*255 135*105-12
220 OCL-540 290*200*305 135*105-12
250 OCL-600 290*210*305 135*115-12
280 OCL-700 290*215*305 135*115-12
315 OCL-800 290*240*305 135*145-12
400 OCL-1000 290*260*305 135*165-12
500 OCL-1300 290*265*305 135*165-12
550 OCL-1500 290*270*305 135*175-12
