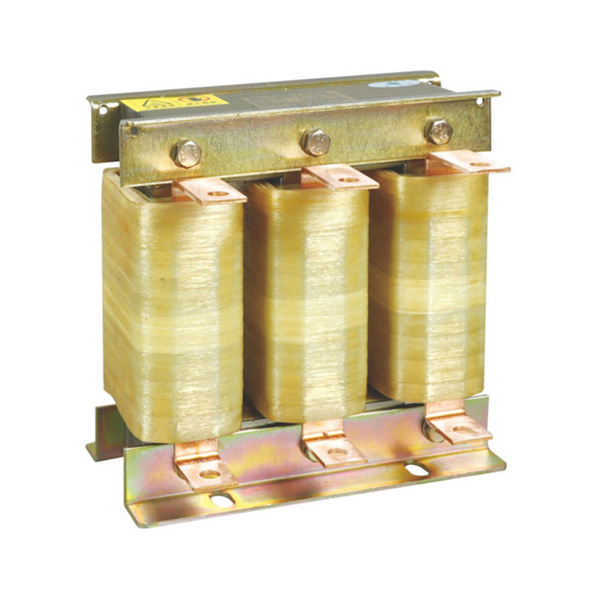

ACL型输入电抗器

2020-12-27957人浏览

◎产品简述

1、电源对其它设备有明显的干扰(干扰、过压)
2、电源相间电压不平衡>额定电压的1.8%
3、阻抗极低的线路(动力变压器为变频器额定值的10倍多)
4、在一条线路上为减小线电流而安装的大量变频器
5、使用cos <φ(功率因数)校正电容或功率因数校正单元

◎产品特点

1、额定工作电压:380V/440V 50Hz
2、额定工作电流:5A至1600A @40℃
3、抗电强度:铁芯一绕组3000VAC/50Hz/5mA/10s无 飞弧击穿(工厂测试)
4、绝缘电阻:1000VDC绝缘阻值≥100MV
5、电抗器噪音:小于65dB(与电抗器水平距离点1米测试)
6、防护等级:IP00
7、绝缘等级:F级以上
8、产品执行标准:IEC289:1987电抗器
         GB10229-88电抗器(eqv IEC289:1987)
         JB9644-1999半导体电气传动用电抗

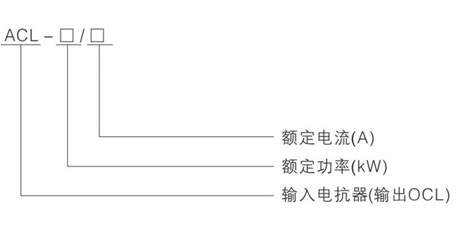

◎型号含义

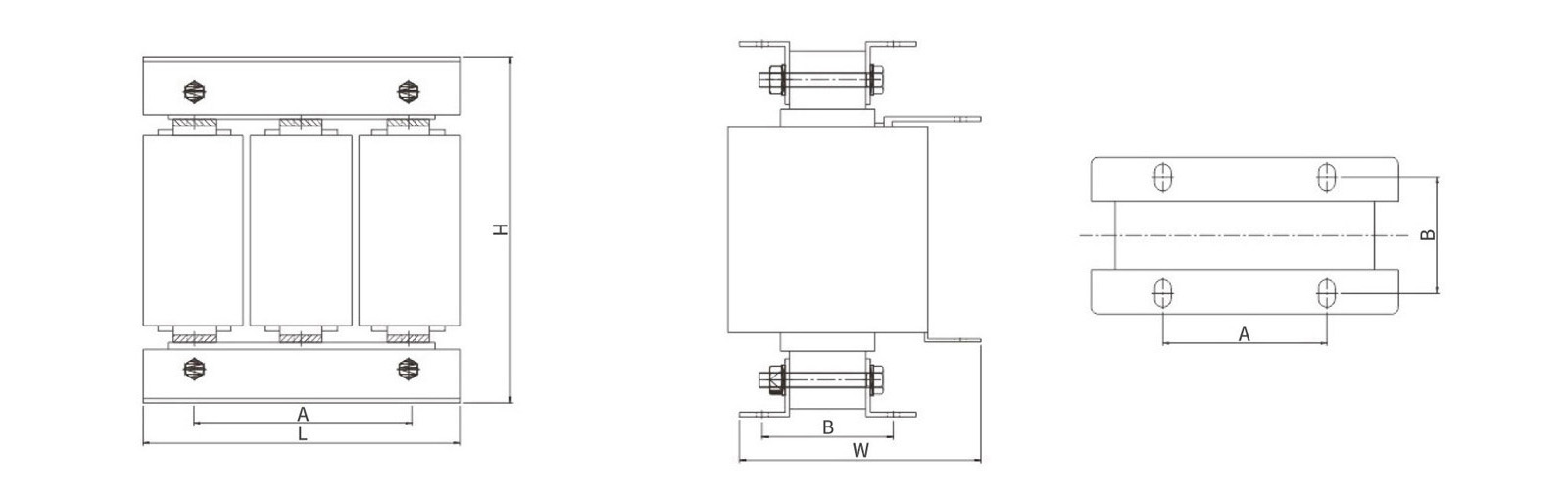

◎ACL型输入电抗器示意图

◎技术参数

变频器调速器功率KW 进线电抗器电流(A) 外形尺寸L×W×H(mm) A×B
0.75(1.5) ACL-8 155*105*140 80*65-10
2.5 ACL-10 155*105*140 80*65-10
4 ACL-10 155*110*140 80*65-10
5.5 ACL-15 155*115*140 80*75-10
7.5 ACL-20 155*120*140 80*75-10
11 ACL-30 155*125*140 80*75-10
15 ACL-40 155*130*140 80*85-10
18.5 ACL-50 155*135*140 80*85-10
22 ACL-60 155*140*140 80*85-10
30 ACL-80 190*145*155 80*85-10
37 ACL-110 190*170*155 80*105-10
45 ACL-125 225*160*215 120*85-12
55 ACL-150 225*150*225 120*80-12
75 ACL-200 225*155*225 120*80-12
90(93) ACL-250 225*165*225 120*90-12
110 ACL-280 225*170*225 120*90-12
132 ACL-300 260*160*255 135*85-12
160 ACL-400 260*170*255 135*95-12
187 ACL-450 260*175*255 135*95-12
200 ACL-500 260*180*255 135*95-12
220 ACL-540 290*190*305 135*95-12
250 ACL-600 290*200*305 135*105-12
280 ACL-700 290*205*305 135*105-12
315 ACL-800 290*210*305 135*110-12
