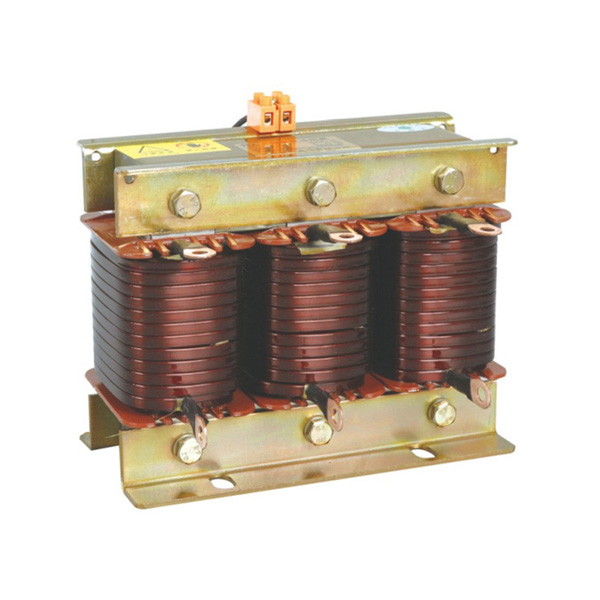

CKSG型三相串联电抗器

2020-12-27942人浏览

◎产品简述

干式铁芯串联电抗器适用于交流50Hz,额定工作电压6-35kV的电力系统,干式铁芯串联电抗器是电力系统无功补偿装置的重要配套设备。电容器在补偿容性无功率的时候,往往会受到谐波电流,合闸涌流及操作过电压的影响,造成电容损坏和功率因数降低,为此需要在电容器前端加装串联电抗器,用以抑制和吸收谐波,保护电容器,避免谐波电压电流几冲击电压电流影响,改善电能质量提高系统功率因数,延长电容器使用寿命。

◎产品特点

1.该产品分为三相,为铁芯干式;
2.铁芯采用优良冷轧硅钢片,经高速冲床冲剪,具有毛刺小、规则均匀、 叠片整齐优美,确保电抗器运行低温升低噪声的性能;
3.线圈采用优良绝缘导线,经专用机器绕制,具有平整度好,外形美观 的优点:
4.电抗器装配过程中,所有夹件经过防腐蚀处理,关键夹件采用无磁材 料,并经预烘一真空浸漆一热烘固化这**程,使电抗器线圈及铁芯牢 固成为一体,大大减少了运行时温升及噪声,有效提高了电抗器品质 因数及减少谐波的效果。

◎使用环境

1.海拔高度不超过2000米;
2.运行环境温度-25度至+45度,相对温度不超过90%:
3.周围无有害气体,无易燃易爆物品;
4.周围环境应有良好的通风条件,如装在柜内,应加装通风设备。

◎性能指示及技术参数

1.可用于电容电压为:0.4kV 0.45kV 0.48kV 0.525kV 0.66kV 0.69kV;
2.电抗率为:1% 6% 7% 12% 14%;
3.耐压等级为:3kV/min绝缘等级:B级、F级、H级,噪声≤65dB,过载能力≤1.35倍以内连续工作

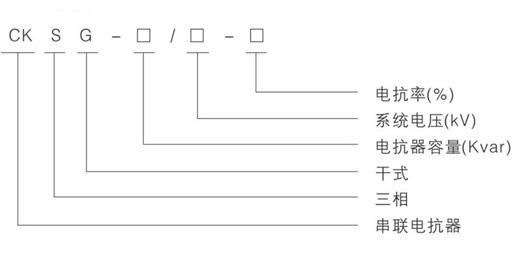

◎型号含义

400V系统,三相,匹配电容器电压:450V/480V
低压电容器用串联电抗器型号 匹配电容器容量
(kVar)
电抗器容量
(kVar)
外形尺寸L×W×H(mm) A×B
CKSG-0.6/0.45-6% 10 0.6 155*135*165 80*75-8
CKSG-0.7/0.45-7% 10 0.7 155*145*165 80*85-8
CKSG-0.9/0.45-6% 15 0.9 190*140*185 80*85-8
CKSG-1.05/0.45-7% 15 1.05 190*145*185 80*85-8
CKSG-1.2/0.45-6% 20 1.2 190*150*185 80*85-8
CKSG-1.4/0.45-7% 20 1.4 190*155*185 80*95-8
CKSG-1.5/0.45-6% 25 1.5 190*160*185 80*95-8
CKSG-1.75/0.45-7% 25 1.75 225*150*215 120*85-12
CKSG-1.8/0.45-6% 30 1.8 225*155*215 120*85-12
CKSG-2.1/0.45-7% 30 2.1 225*165*215 120*95-12
CKSG-2.4/0.45-6% 40 2.4 225*185*215 120*105-12
CKSG-2.8/0.45-7% 40 2.8 225*190*215 120*115-12
CKSG-3.0/0.45-6% 50 3 225*195*215 120*115-12
CKSG-3.5/0.45-7% 50 3.5 260*190*245 135*105-12
CKSG-3.6/0.45-6% 60 3.6 260*195*245 135*105-12
CKSG-4.2/0.45-7% 60 4.2 260*200*245 135*115-12
CKSG-4.8/0.45-6% 80 4.8 260*205*245 135*115-12
CKSG-5.6/0.45-7% 80 5.6 260*210*245 135*125-12
备注:以上参数仅为典型参考,可根据客户要求定做,我公司保留对数据变更的权利

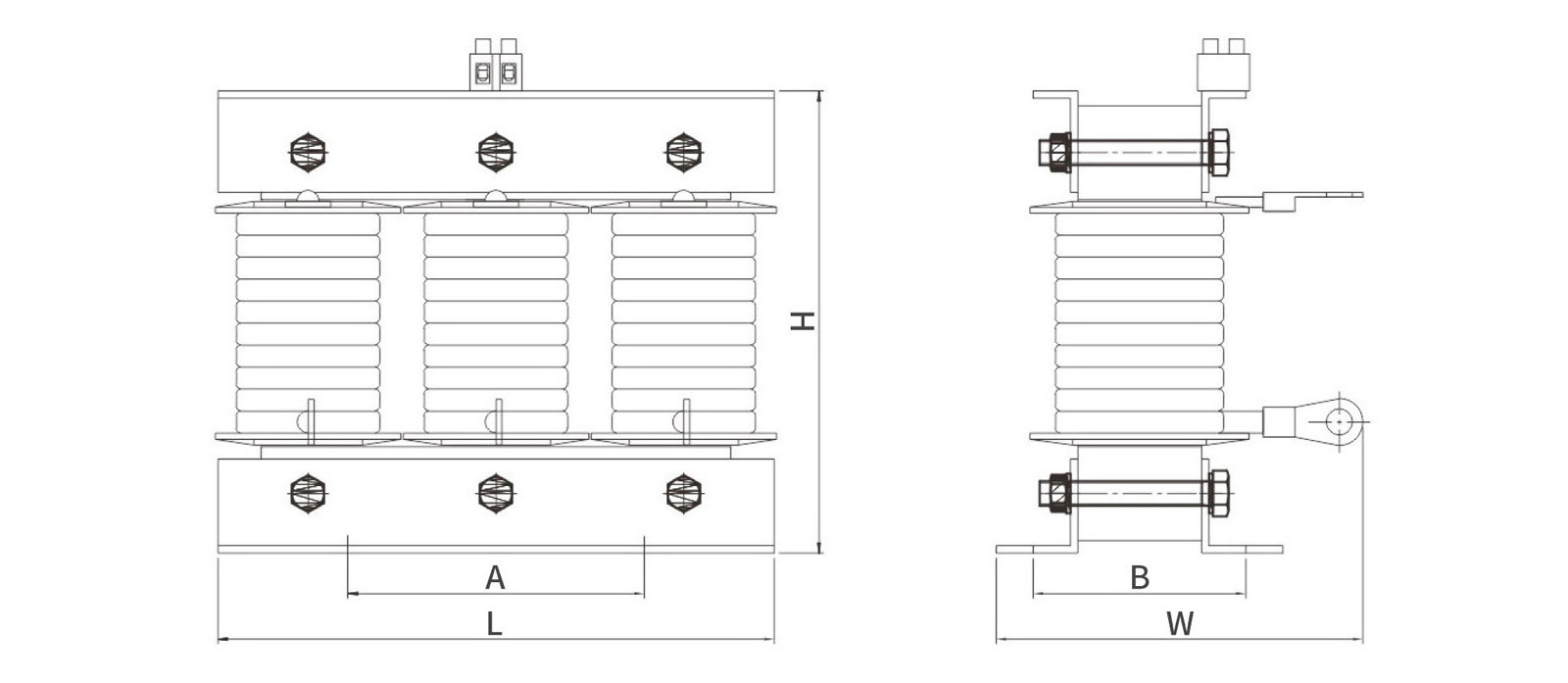

◎CKSG电抗器示意图
